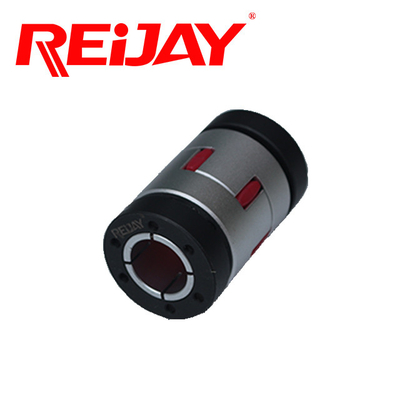

کوپلینگ فک منحنی انعطاف پذیر NBL کوپلینگ شفت 20 میلی متری بدون پسرفت

  • NBL Curved Flexible Jaw Coupling Zero Backlash 20mm Shaft Coupling
محل منبع چین
نام تجاری REIJAY
گواهی ISO CE
شماره مدل KL 42/55
مقدار حداقل تعداد سفارش 1 مجموعه
قیمت USD10.00-USD50.00
جزئیات بسته بندی آره
زمان تحویل 7 روز
شرایط پرداخت T/T، D/P، Western Union
قابلیت ارائه ست 500 در ماه

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتس اپ:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
مواد فولاد یا آلومینیوم یا چدن کلید واژه ها کوپلینگ فک منحنی سری NBL با کوپلر شفت موتور بدون برگشت
استاندارد موتور استاندارد IEC سرویس OEM .ODM .Customized
قطر بیرونی (D) 26mm ~ 420mm قطر سوراخ (d) 4mm-200mm
کاربرد کمپرسور هوا، پمپ و سایر ماشین آلات ساختمانی ضمانتنامه 2 سال
بسته بندی کیسه پلاستیکی + کارتن + پالت چوبی درجه حرارت -40+120 درجه سانتیگراد
برجسته

کوپلینگ فک انعطاف پذیر NBL

,

کوپلینگ فک انعطاف پذیر منحنی

,

کوپلینگ شفت 20 میلی متری
پیام بگذارید
توضیحات محصول



فاکتور دما K3
　 -30 درجه + 30 درجه +40 درجه +60 درجه +80 درجه
K3 1 1،2 1،4 1,8
ضریب سختی پیچشی درایوهای اسپیندل اصلی درایوهای موقعیت یابی چرخش / رمزگذار محوری
K4 2-5 3-8 10
نوع الاستومر رنگ مواد محدوده تنپرالایر حداکثر محدوده دمایی مشخصات موثر کاربرد معمولی
80 ساحل آبی اورتان -50-80 درجه سانتی گراد -80-120 14-24 درجه سانتیگراد سیستم های اندازه گیری الکتریکی
92 ساحل رنگ زرد اورتان -40-90 درجه سانتیگراد -50-120 14-55 درجه سانتیگراد سیستم های اندازه گیری و کنترل Eiedric درایوهای موقعیت، درایوهای اصلی اسپیندر،
95/98 ShoieA قرمز اورتان -30-90 درجه سانتیگراد -40-120 14-55 درجه سانتیگراد برنامه های کاربردی با بار بالا
64 Shore D سبز اورتان -20-110 درجه سانتیگراد -30-120 14-55 درجه سانتیگراد کاربردهای بار بالا که به مواد عنکبوت پیچشی سفت نیاز دارند
عوامل بار شوک (ks) K5
بارهای شوک سبک 1
بارهای شوک متوسط 1.4
بارهای شوک سنگین 1.8
پارامتر تکنیک الاستومر NBL
مشخصات NBL دورومتر الاستومری حداکثر سرعت برای سبک های بستن (دور در دقیقه) گشتاور (Nm) سفتی پیچشی استاتیک [Nm/rad] سفتی پیچشی دینامیکی [Nm/rad] سفتی شعاعی N/mm وزن (کیلوگرم) اینرسی چرخشی J (کیلوگرم بر متر2)
توپی گیره تنظیم هاب پیچ قفل کردن Device Hub هاب (X10-3) عنکبوت (X10-3) هاب (x10-6) عنکبوت (X10-6)
تیkn تیkmax
　 92 Sha 12700 15900 25400 7.5 15 114.6 344 336 20 4.6 2.8 0.457
14 98 Sha 　 　 　 12.5 25 1719 513 654 　 　 　 　
　 64 ش دی 　 　 　 16 32 234.2 702 856 　 　 　 　
　 92 Sha 9550 11900 19000 10 20 573 1720 1120 66 7 20.4 1.49
19 98 Sha 　 　 　 17 34 859.5 2580 2010 　 　 　 　
　 64 ش دی 　 　 　 21 42 1240.3 3720 2930 　 　 　 　
　 92 Sha 6950 8850 13800 35 70 1432 4296 1480 132 18 50.8 7.5
24 98 Sha 　 　 　 60 120 2063 6189 2560 　 　 　 　
　 64 ش دی 　 　 　 75 150 2978 8934 3696 　 　 　 　
　 92 Sha 5850 7350 11700 95 190 2292 6876 1780 253 29 200.3 16.5
28 98 Sha 　 　 　 160 320 3438 10314 3200 　 　 　 　
　 64 ش دی 　 　 　 200 400 4350 13050 4348 　 　 　 　
　 92 Sha 4750 5950 9550 190 380 4584 13752 2350 455 49 400.6 44.6
38 98 Sha 　 　 　 325 650 7160 21486 4400 　 　 　 　
　 64 ش دی 　 　 　 405 810 10540 31620 6474 　 　 　 　
　 92 Sha 4000 5000 8050 265 530 6300 14490 2430 1850 79 2246 100
42 98 Sha 　 　 　 450 900 19200 48000 5570 　 　 　 　
　 64 ش دی 　 　 　 560 1120 27580 68950 7270 　 　 　 　
　 92 Sha 3600 4550 7200 310 620 7850 18055 2580 2520 98 3786 200
48 98 Sha 　 　 　 525 1050 22370 55925 5930 　 　 　 　
　 64 ش دی 　 　 　 655 1310 36200 90500 8274 　 　 　 　
　 92 Sha 3150 3950 6350 410 820 9500 21850 2980 3800 115 7496 300
55 98 Sha 　 　 　 685 1370 23800 59500 6686 　 　 　 　
　 64 ش دی 　 　 　 825 1650 41460 103650 9248 　 　 　 　
65 95 Sha 2800 3500 5650 940 1880 48520 71660 6418 6457 185 15143 437
　 64 Sha 　 　 　 1175 2350 118510 189189 8870 　 　 　 　



کوپلینگ فک منحنی انعطاف پذیر NBL کوپلینگ شفت 20 میلی متری بدون پسرفت 0



کوپلینگ فک انعطاف پذیر با الاستومر / کوپلینگ روتکس / کوپلینگ اسپایدکس / کوپلینگ سروو موتور برخی از عکس های تولید پارامتر

کوپلینگ فک منحنی انعطاف پذیر NBL کوپلینگ شفت 20 میلی متری بدون پسرفت 1

نام محصول کوپلینگ فک انعطاف پذیر کوپلینگ فک منحنی سری NBL با کوپلر شفت موتور / کوپلینگ سروو موتور ….
استاندارد موتور استاندارد IEC
مواد فولاد ضد زنگ، فولاد ریخته گری، آلومینیوم، چدن
تایپ کنید NBL Precison بدون واکنش
دمای عملیاتی (-40 درجه سانتیگراد تا +120 درجه سانتیگراد
راه اتصال کلید، قفل اسپلاین و تک اسلات و غیره
ویژگی وزن سبک، انعطاف پذیر، میرایی ارتعاش
سفارش سفارشی تایید کنید
کاربرد مهندسی ساخت و ساز موتور و کارخانه، موتور استاندارد IEC، ماشین آلات معدن، ماشین آلات هیدرولیک….
