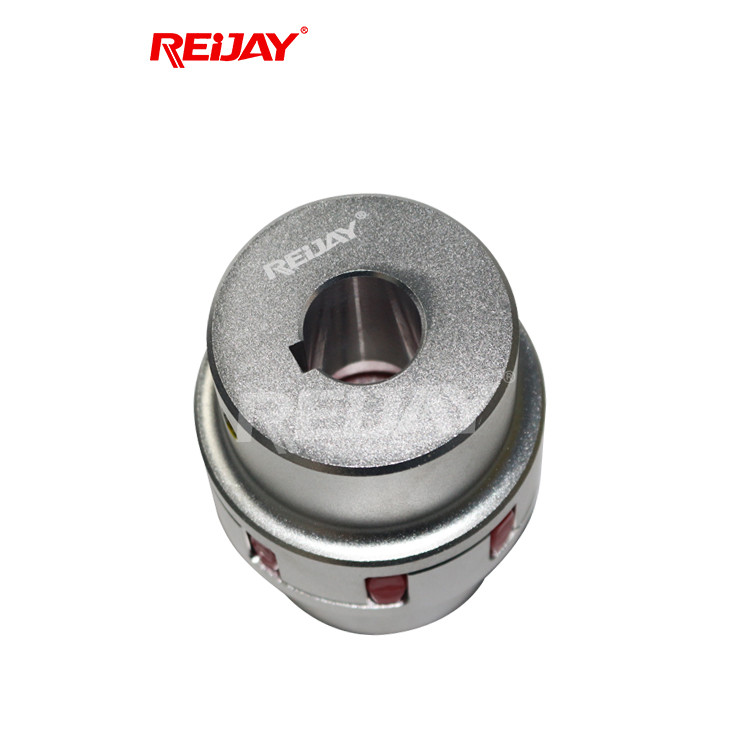

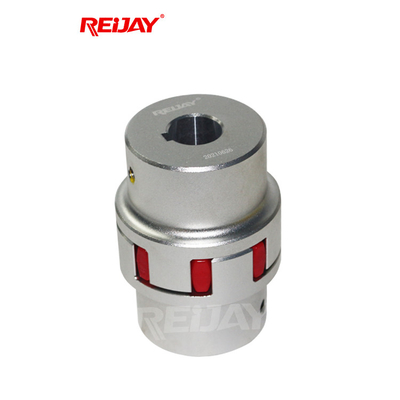

کوپلینگ فک انعطاف پذیر RA کوپلینگ شفت عنکبوتی GG برای ماشین آلات هیدرولیک
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xنام محصول | کوپلینگ فک انعطاف پذیر سری RA | مواد | جی جی |
---|---|---|---|
کاربرد | ماشین آلات هیدرولیک | گشتاور اسمی | 15-25600 نیوتن متر |
ضمانتنامه | 2 سال | محیط کار | ماشین آلات هیدرولیک و ساختمانی |
مزایای | Oil resistance; مقاومت در برابر روغن؛ Electrical Insulation عایق برق | انعطاف پذیر یا سفت و سخت | قابل انعطاف |
برجسته | کوپلینگ فک انعطاف پذیر RA,کوپلینگ فک انعطاف پذیر هیدرولیک,کوپلینگ شفت عنکبوتی انعطاف پذیر GG |
کوپلینگ فک انعطاف پذیر سری RA با کارایی بالا برای ماشین آلات هیدرولیک
کوپلینگ فک انعطاف پذیر سری RA به طور گسترده مورد استفاده قرار می گیرد که به آن کوپلینگ فکی نیز گفته می شود که از دو دیسک فک فلزی و یک بدنه الاستیک تشکیل شده است.دو دیسک فک فلزی به طور کلی فولاد 45 گیج هستند، اما آلیاژهای آلومینیوم نیز در مواقعی که بارهای حساس مورد نیاز است مفید هستند.
کوپلینگ فک انعطافپذیر سری RA با روشهای ماشینکاری مانند تراشکاری، فرزکاری و بریچینگ پردازش میشود و سپس تحت یک عملیات حرارتی کلی قرار میگیرد.برای اطمینان از استحکام مکانیکی کافی، یک دیسک فک نیز در بازار وجود دارد که به صورت ریختهگری است که میتوان آن را در مقادیر زیاد تولید کرد و تلفات پردازش را از بین میبرد.بنابراین از نظر قیمت بسیار کمتر از ماشینکاری است.با این حال، عملکرد ریخته گری ها خوب نیست و استفاده از آن در برخی شرایط کاری بحرانی توصیه نمی شود.علاوه بر این، فک های ریخته گری در شرایط با سرعت زیاد یا بار زیاد مستعد سقوط هستند.
کوپلینگ فک انعطاف پذیر سری RA دارای ساختار ساده، بدون روغن کاری، تعمیر و نگهداری آسان، بازرسی آسان، بدون تعمیر و نگهداری است و می تواند به طور مداوم برای مدت طولانی کار کند.عناصر الاستیک پلی یورتان با استحکام بالا مقاوم در برابر سایش و مقاوم در برابر روغن هستند، ظرفیت باربری زیادی دارند، عمر طولانی دارند و ایمن و قابل اعتماد هستند.کار پایدار و اختصاصی، با میرایی ارتعاش خوب، بافر و خواص عایق الکتریکی.دارای قابلیت های جبران محوری، شعاعی و زاویه ای گسترده است.ساختار ساده، اندازه شعاعی کوچک، سبک وزن، ممان اینرسی کوچک، مناسب برای موقعیت های متوسط و با سرعت بالا.
ویژگی های ساختاری سری RA:
1. اتصال الاستومر میانی
2. می تواند ارتعاش را جذب کند و انحراف شعاعی، زاویه ای و محوری را جبران کند
3. مقاومت در برابر روغن و عایق الکتریکی
4. مشخصات چرخش در جهت عقربه های ساعت و خلاف جهت عقربه های ساعت یکسان است
5. ثابت کردن با پیچ های موقعیت
کوپلینگ های فک انعطاف پذیر سری RA به طور گسترده در ماشین آلات CNC، ماشین آلات CNC، مراکز ماشینکاری، ماشین های حکاکی، ماشین های فرز CNC، گونگ های کامپیوتری، ماشین آلات متالورژی، ماشین آلات معدن، ماشین آلات نفت، ماشین آلات شیمیایی، ماشین آلات بالابر، ماشین آلات حمل و نقل، ماشین آلات صنعت سبک استفاده می شود. ، ماشین آلات نساجی، پمپ ها، فن ها و غیره
مشخصات فنی
شفت D×I [mm] |
n=750 [1/min] توان P |
اندازه | Tk حداکثر [Nm] |
n=1000 [1 دقیقه] پاور P |
اندازه | Tk حداکثر [Nm] |
n=1500 [1 دقیقه] پاور P |
اندازه | Tk حداکثر [Nm] |
n=3000 [1 دقیقه] پاور P |
اندازه | Tk حداکثر [Nm] | ||||||
اندازه موتور |
=1500 [1 دقیقه] |
=3000 [1 دقیقه] |
کیلووات |
TAN [Nm] |
کیلووات |
TAN [Nm] |
کیلووات |
TAN [Nm] |
کیلووات |
TAN [Nm] |
||||||||
56 | 9*20 | - | - | 14/16 | 15 | - | - | 14/16 | 20 | 0.06 | 0.4 | 14/16 | 20 | 0.09 | 0.3 | 14/16 | 20 | |
15 | 15 | 0.09 | 0.6 | 15 | 0.12 | 0.4 | 15 | |||||||||||
63 | 11*23 | - | - | - | - | 0.12 | 0.9 | 0.18 | 0.6 | |||||||||
- | 0.18 | 1.2 | 0.25 | 0.9 | ||||||||||||||
71 | 14*30 | - | - | - | - | 0.25 | 1.8 | 0.37 | 1.3 | |||||||||
0.37 | 2.5 | 0.55 | 1.9 | |||||||||||||||
80 | 19*40 | - | - | 19/24 | 20 | 0.37 | 3.7 | 19/24 | 20 | 0.55 | 3.7 | 19/24 | 20 | 0.75 | 2.5 | 19/24 | 20 | |
0.55 | 5.5 | 0.75 | 5.0 | 1.1 | 3.7 | |||||||||||||
دهه 90 | 24*50 | - | - | 0.75 | 7.9 | 1.1 | 7.5 | 1.5 | 4.9 | |||||||||
90 لیتر | - | - | 1.1 | 11 | 1.5 | 10 | 2.2 | 7.4 | ||||||||||
100 لیتر | 28*60 | 0.75 | 11 | 24/32 | 70 | 1.5 | 15 | 24/32 | 70 | 2.2 | 15 | 24/32 | 70 | 3 | 9.8 | 24/32 | 70 | |
1.1 | 16 | 3 | 20 | |||||||||||||||
112 میلیون | 1.5 | 21 | 2.2 | 22 | 4 | 27 | 4 | 13 | ||||||||||
132S | 38*80 | 2.2 | 29 | 28/38 | 190 | 3 | 30 | 28/38 | 190 | 5.5 | 36 | 28/38 | 190 | 5.5 | 18 | 28/38 | 190 | |
7.5 | 25 | |||||||||||||||||
132 م | 3 | 40 | 4 | 39 | 7.5 | 49 | ||||||||||||
5.5 | 55 | |||||||||||||||||
160M | 42*110 | 4 | 54 | 38/45 | 380 | 7.5 | 74 | 38/45 | 380 | 11 | 72 | 38/45 | 380 | 11 | 35 | 38/45 | 380 | |
5.5 | 74 | 15 | 49 | |||||||||||||||
160 لیتر | 7.5 | 100 | 11 | 108 | 15 | 98 | 18.5 | 60 | ||||||||||
180 میلیون | 48*110 | 42/55 | 530 | 42/55 | 530 | 18.5 | 121 | 42/55 | 530 | 22 | 72 | 42/55 | 530 | |||||
180 لیتر | 11 | 147 | 15 | 147 | 22 | 144 | ||||||||||||
200 لیتر | 55*110 | 15 | 196 | 18.5 | 185 | 30 | 195 | 30 | 97 | |||||||||
22 | 215 | 37 | 117 | |||||||||||||||
225S | 60*140 | 55*110 | 18.5 | 245 | 48/60 | 620 | 48/60 | 620 | 37 | 245 | 48/60 | 620 | ||||||
225 میلیون | 22 | 294 | 30 | 292 | 45 | 294 | 45 | 146 | ||||||||||
250 میلیون | 65*140 | 60*140 | 30 | 390 | 65/75 | 1250 | 37 | 361 | 55/70 | 820 | 55 | 357 | 55/70 | 820 | 55 | 176 | 48/60 | 620 |
280S | 75*140 | 65*140 | 37 | 490 | 45 | 440 | 65/75 | 1250 | 75 | 487 | 65/75 | 1250 | 75 | 245 | 55/70 | 820 | ||
280 میلیون | 45 | 565 | 55 | 536 | 90 | 584 | 90 | 294 | ||||||||||
315S | 80*170 | 55 | 715 | 75/90 | 2560 | 75 | 730 | 75/90 | 2560 | 110 | 714 | 75/90 | 2560 | 110 | 350 | |||
315 میلیون | 75 | 970 | 90/100 | 4800 | 90 | 876 | 132 | 857 | 132 | 420 | 65/75 | 1250 | ||||||
315 لیتر | 90 | 1170 | 110 | 1070 | 90/100 | 4800 | 160 | 1030 | 90/100 | 4800 | 160 | 613 | ||||||
110 | 1420 | 132 | 1280 | 200 | 1290 | 200 | 641 | |||||||||||
355 لیتر | 95*170 | 75*140 | 132 | 1710 | 160 | 1550 | 250 | 1610 | 250 | 801 | 75/90 | 2560 | ||||||
160 | 2070 | 100/110 | 6600 | 200 | 1930 | 315 | 2020 | 315 | 1010 | |||||||||
200 | 2580 | 250 | 2420 | |||||||||||||||
100/110 | 6600 | 90/100 | 4800 | |||||||||||||||
400 لیتر | 100*210 | 80*170 | 250 | 3230 | 110/125 | 9600 | 315 | 3040 | 2280 | 100/110 | 6600 | 355 | 1140 | |||||
2560 | 400 | 1280 |
