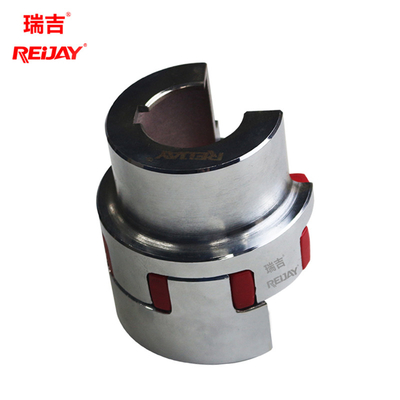

ODM انعطاف پذیر پمپ لاستیکی کوپلینگ شفت 26 میلی متری
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xمواد | فولاد، چدن | کلید واژه ها | Flexible Pump Rubber Coupling; کوپلینگ لاستیکی پمپ انعطاف پذیر. Spline Shaft Coupli |
---|---|---|---|
استاندارد | موتور استاندارد IEC و موتور نمو | قطر بیرونی (D) | 26mm ~ 420mm |
قطر سوراخ (d) | 4mm-200mm | ساختار | فک/عنکبوت |
ضمانتنامه | 2 سال | بسته بندی | جعبه چوبی |
بدن | شماره 45 | نام تجاری | ریجی |
برجسته | کوپلینگ لاستیکی پمپ انعطاف پذیر ODM,کوپلینگ لاستیکی پمپ انعطاف پذیر 26 میلی متر,کوپلینگ شفت اسپلاین |
ODM انعطاف پذیر پمپ لاستیکی کوپلینگ شفت 26 میلی متری

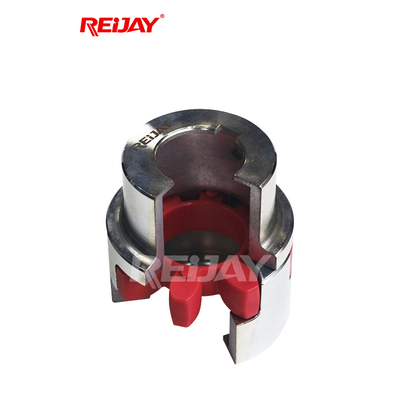

اگر به کوپلینگ فک منحنی سری NBL با قابلیت عکس العمل صفر در طرح 3 تکه نیاز دارید، لطفا به کاتالوگ ما مراجعه کنید.کوپلینگ تحت پیش تنیدگی تهیه و مونتاژ می شود.این سری را می توان در کاربردهای مختلفی که نیاز به دقت و دقت دارند استفاده کرد.
عنکبوت سری دارای مرکز مستقیم دندان عنکبوتی است که به دلیل پیش تنیدگی کوپلینگ، سفتی بالاتری را ارائه می دهد.
تاج انتهایی پاهای عنکبوت امکان عدم همراستایی را فراهم می کند، در حالی که فک های منحنی و مرکز عنکبوت جامد قابلیت سرعت بالا را فراهم می کنند.
مشخصات فنی
نام محصول | مواد آلیاژ آلومینیوم Rotex Coupling / جفت فک انعطاف پذیر / Reijay کوپلینگ موتور هیدرولیک A19,24,28,38,42,48,55,65,…. |
استاندارد | موتور استاندارد IEC |
مواد | فولاد ضد زنگ، فولاد چدنی، آلومینیوم، چدن |
تایپ کنید | کوپلینگ پنجه / کوپلینگ الاستیک / NBL دقیق بدون واکنش / آستین انبساط بدون دندان /…. |
دمای عملیاتی | -40 درجه سانتیگراد تا +120 درجه سانتیگراد |
راه اتصال | Keyway، قفل Spline Single Slot و غیره |
ویژگی | وزن سبک، انعطاف پذیر، میرایی ارتعاش |
سفارش سفارشی | در صورت درخواست موجود است |
کاربرد | مهندسی ساخت موتور و کارخانه، موتور استاندارد IEC، ماشین آلات معدن، ماشین آلات هیدرولیک…. |
ابعاد |
حداکثرحداکثر جابجایی شعاعیجابجایی زاویه ای n=1500tnin-1 |
گشتاور (Nm) | ابعاد | حداکثر جابجایی شعاعی با جابجایی زاویه ای 1 درجه و n=15001/mln | حداکثر جابجایی محوری | پیچ های شش گوش DIN933 8.8 یا 10.9 |
||||||||||||||||
مشخصات | OD | اچ | LTB | جی | اس | BSE | OAL (ASPC) | تیkn | تیkmax | اف | SL | OAL ADSPC | مشخصات پیچ | مقدار پیچ |
گشتاور Tآ [Nm] |
|||||||
100 | 140 | 180 | 250 | |||||||||||||||||||
19 | 40 | 18 | 25 | 16 | 10 | 42 | 92 | 0.65 | هر یک آستین هاب 1 درجه 30 دقیقه |
|||||||||||||
24 | 55 | 27 | 30 | 18 | 16 | 52 | 112 | 0.89 | 35 | 70 | 8 | 52 | BSE+60 | 1.4 | 1.4 | M5 | 16 | 6 | ||||
28 | 65 | 30 | 35 | 20 | 18 | 58 | 128 | 1 | 95 | 190 | 10 | 60 | BSE+70 | 1.4 | 1.5 | M6 | 16 | 14 | ||||
38 | 80 | 38 | 45 | 24 | 20 | 68 | 158 | 1.15 | 190 | 380 | 10 | 68 | BSE+90 | 1.3 | 2 | 1.8 | M8 | 16 | 35 | |||
42 | 95 | 46 | 50 | 26 | 22 | 74 | 174 | 1.26 | 265 | 530 | 12 | 76 | BSE+100 | 2 | 2 | M8 | 16 | 35 | ||||
48 | 105 | 61 | 56 | 28 | 24 | 80 | 192 | 1.36 | 310 | 620 | 12 | 80 | BSE+112 | 2 | 2.1 | M8 | 16 | 35 | ||||
55 | 120 | 60 | 65 | 30 | 28 | 88 | 218 | 1.52 | 410 | 820 | 16 | 92 | BSE+130 | 1.9 | 2.6 | 3.8 | 2.2 | M10 | 8 | 69 | ||
65 | 135 | 68 | 75 | 35 | 32 | 102 | 252 | 1.75 | 625 | 1250 | 16 | 102 | BSE+150 | 3.8 | 2.6 | M10 | 12 | 69 | ||||
75 | 160 | 80 | 85 | 40 | 36 | 116 | 286 | 2 | 1280 | 2560 | 19 | 118 | BSE+170 | 2.4 | 3.7 | 3 | M12 | 15 | 120 | |||
90 | 200 | 100 | 100 | 45 | 40 | 130 | 330 | 2.5 | 2400 | 4800 | 20 | 130 | BSE+200 | 3.5 | 3.4 | M16 | 15 | 295 |
شرکای استراتژیک ما
شرکت Shanghai Reijay Hydraulic & Transmission Tech با مسئولیت محدود در سال 2003 تاسیس شد و بر روی کوپلینگ انتقال قدرت مکانیکی، قطعات یدکی سیستم هیدرولیک و محصولات مبدل حرارتی (تجهیزات گرمایش و سرمایش نفت) تولید و صادرات تمرکز دارد.ما همچنین پشتیبانی فنی و خدمات مربوطه را ارائه می دهیم.ما همچنین با طراحی، مونتاژ، قالبگیری مجدد و نگهداری قطعات اتوماسیون صنعتی (پنوماتیک، هیدرولیک، PLC)، سیستمهای هوشمند صنعتی، واحدهای قدرت هیدرولیک و بخشهای درایو به مشتریان خدمات ارائه میکنیم.
س: ما کی هستیم؟
ما در شانگهای، چین مستقر هستیم، در سال 2003 شروع کردیم، به بازار داخلی (50.00٪)، آمریکای شمالی (25.00٪)، اروپا (5.00٪)، آفریقا (5.00٪)، آسیای جنوب شرقی (5.00٪)، آمریکای جنوبی (5.00٪) می فروشیم. 5.00%)... حدود 180-300 نفر در دفتر و کارخانه ما هستند.
س:چگونه می توانیم کیفیت را تضمین کنیم؟
همیشه یک نمونه پیش تولید قبل از تولید انبوه؛همیشه بازرسی نهایی قبل از حمل و نقل
س: برای تایید محصول چه اطلاعاتی باید به شما بگویم؟
نقشه کشی موتور یا سایر پارامترهای تکنیک
س:چه چیزی می توانید از ما بخرید؟
کوپلینگ ها، بل هاوسینگ ها، مخازن روغن، پوشش های تمیز کننده، کولرها، قطعات هیدرولیک و غیره
س:چرا باید از ما خرید کنید نه از تامین کنندگان دیگر؟
ما یک تولید کننده حرفه ای OEM با 20 سال سابقه هستیم که بر کوپلینگ انتقال قدرت مکانیکی، قطعات یدکی سیستم هیدرولیک و تولید و صادرات محصول مبدل حرارتی تمرکز دارد.ما همچنین پشتیبانی فنی و خدمات مربوطه را ارائه می دهیم.
س: دوره گارانتی محصول شما چیست؟
ما از تاریخ خروج کشتی از چین 2 تا 10 سال عمر مفید ارائه می دهیم.
س: شرایط پرداخت شما چیست؟
پرداخت ≤ 1000 تومان، 100% پیش پرداخت.پرداخت ≥ 1000 دلار، 30٪ T/T پیش پرداخت، موجودی قبل از حمل و نقل.ما LC را نیز می پذیریم.
س:ما چه خدمتی می توانیم انجام بدهیم؟
شرایط تحویل پذیرفته شده: FOB، CFR، CIF، EXW، CIP، FCA، تحویل سریع.
ارز پرداخت پذیرفته شده: USD، EUR، HKD، CNY؛
نوع پرداخت پذیرفته شده: T/T، L/C، D/PD/A، PayPal، Western Union.
زبان صحبت: انگلیسی، چینی، اسپانیایی
